Емкость типа ЕП, ЕПП

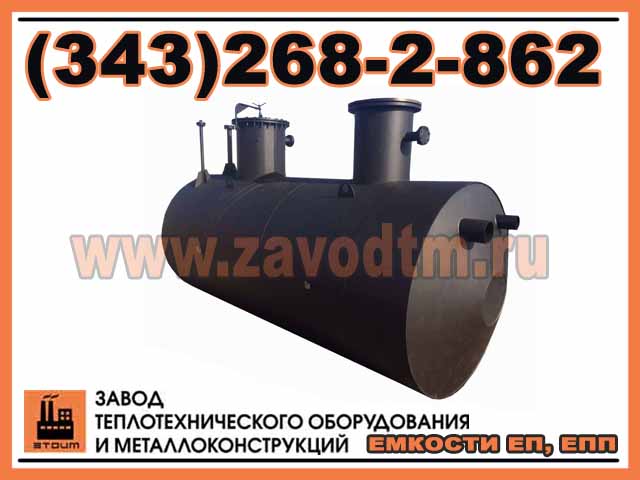

Емкость ЕП — это подземный дренажный резервуар горизонтального типа цилиндрической формы с коническими днищами и двумя люками, предназначенными для слива, хранения и выдачи рабочего вещества. Один люк необходим для установки насосного агрегата, другой предназначен для обслуживания емкости (осмотра, очистки, ремонта и т.д.).
Емкость ЕПП — это подземный резервуар ЕП с подогревателем внутри для постоянного или периодического подогрева рабочего вещества. Подогревателем является металлический змеевик. Дренажные емкости ЕП и ЕПП широко применяются на предприятиях различных отраслей промышленности, преимущественно нефтяной и газовой.
Материальное исполнение емкостей ЕП и ЕПП
1 – применяется при температуре не ниже -20оС, материал корпуса Ст3
2 – применяется при температуре не ниже -40оС, материал корпуса 09Г2С-ХХ
3 – применяется при температуре не ниже -60оС, материал корпуса 09Г2С-ХХ
Тех. характеристики подземных емкостей ЕП, ЕПП
|
Условное обозначение |
Диаметр обечайки (D), мм |
Длина (L), мм |
Высота (Н), мм |
Высота горловины (h), мм |
Масса, не более, кг |
| ЕП 8-2000-1300-1 |
2000 |
2880 |
4925 |
1300 |
2125 |
| ЕП 12,5-2000-1300-1 |
2000 |
4280 |
4925 |
1300 |
2680 |
| ЕП 16-2000-1300-1 |
2000 |
5280 |
4925 |
1300 |
3080 |
| ЕП 20-2400-900-1 |
2400 |
4826 |
4925 |
900 |
3270 |
| ЕП 25-2400-900-1 |
2400 |
5826 |
4925 |
900 |
3870 |
| ЕП 40-2400-900-1 |
2400 |
9026 |
4925 |
900 |
5510 |
| ЕП 40-2400-1600-1 |
2400 |
9026 |
5235 |
1600 |
5635 |
| ЕП 63-3000-1000-1 |
3000 |
9244 |
5240 |
1000 |
8230 |
Подземные резервуары типа ЕП и ЕПП имеют специальные штуцеры, предназначенные для входа и выхода продукта, установки контрольно-измерительного оборудования (уровнемеры, термометры) и прочих нужд.
Таблица штуцеров (назначение и условные проходы)
|
Обозн. |
Кол-во |
Назначение |
Диаметр условного прохода, мм |
Условное давление, кгс/см2 (МПа) |
|
А |
1 |
Люк-лаз |
800 |
0,25 |
|
Б |
1 |
Люк для насоса |
700 |
0,6 |
|
В |
1 |
Для входа продукта |
200 |
— |
|
Г |
1 |
Для выхода продукта |
65 |
— |
|
Д |
1 |
Выход продукта аварийный |
150 |
— |
|
Е |
1 |
Для входа пара |
100 |
1,6 |
|
Ж |
1 |
Воздушник |
100 |
1,6 |
|
З |
1 |
Для уровнемера |
80 |
4,0 |
|
И |
1 |
Для термопреобразователя |
50 |
— |
|
К (для ЕПП) |
1 |
Для входа теплоносителя |
20 |
— |
|
Л (для ЕПП) |
1 |
для выхода теплоносителя |
20 |
— |
Возможно изготовление емкостей ЕП и ЕПП с усиленным антикоррозионным покрытием внутренней и наружной поверхности, необходимым для содержания в резервуара агрессивных рабочих веществ. По желанию заказчика производство емкостей ЕПП и ЕП может осуществляться с эллиптическими или сферическими днищами.
Заказ емкостей ЕП,ЕПП осуществляется с использованием следующих условных обозначений (примеры):
| ЕП 16-2000-1300-1, где
ЕП – емкость подземная (без внутренних устройств) 16 – номинальный объем, м3 2000 – диаметр обечайки (D), мм 1300 – высота горловины (h), мм 1 – материальное исполнение |
ЕПП 40-2400-900-2, где
ЕПП – емкость подземная с подогревателем 40 — номинальный объем, м3 2400 – диаметр обечайки (D), мм 900 – высота горловины (h), мм 2 – материальное исполнение |
